HIWIN上银 FSV 上银滚珠丝杠图片
扫码获取价格库存技术资料
- 品牌: 上银双向丝杆
- 分类: 单螺母插管突出型FSV
- 类型:
- 属性: HIWIN上银 FSV 上银滚珠丝杠图片，-HIWIN上银 FSV 上银滚珠丝杠图片-HIWIN上银 FSV 上银滚珠丝杠副 上银研磨丝杆有很多种不同的选择，但是哪一种才是最好的呢？这要根据实际需求和要求来决定。不同种类的研磨丝杆都有它们独特的特点和优势，能够应对不同的工作场景和材料。有些研磨丝杆具有较高的硬度和耐磨性，适用于处理硬质材料；而有些则具有较高的弹性和韧性，适用于处理柔软的材料。此外，研磨丝杆的尺寸和形状也有所不同，适用于不同的加工和使用要求。 在选择上银研磨丝杆时，-HIWIN上银 FSV 上银滚珠丝杠图片--HIWIN上银 FSV 上银滚珠丝杠图片-
HIWIN上银 FSV 上银滚珠丝杠图片 产品参数

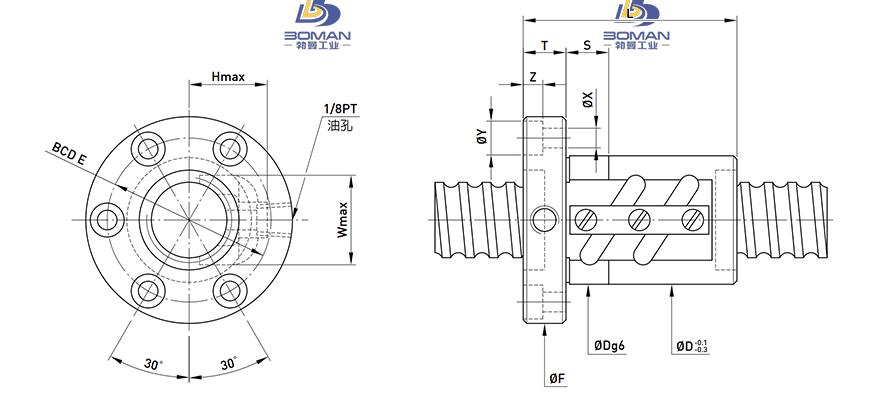

尺寸 单位：mm
| 丝杠轴外径 | 25 |
|
| 导程 | 8 |
|
| 丝杠轴底径 | 21.132 |
|
| 滚珠节圆直径 | 26 |
|
| 钢球直径 | 4.763 |
|
| 精度等级 | ||
| 螺母直径 | 50 |
|
| 法兰直径 | 74 |
|
| 螺母长度 | 80 |
|
| 螺母安装 | PCD | 62 |
| 额定动负载 | CaN | 2888 |
| 额定静负载 | C0aN | 6472 |
| 有效圈数 | 2.5x2 |
|
| 法兰盘宽度 | 13 |
|
| 法兰安装孔通孔直径 | 5.5 |
|
| 法兰安装孔沉孔直径 | 9.5 |
|
| 法兰安装孔沉孔深度 | 5.5 |
|
| 轴向刚度 | KNm | 46 |
HIWIN上银 FSV 上银滚珠丝杠图片此型号部分数据来源于PMI FSIC8010-4 pmi滚珠丝杆手册
